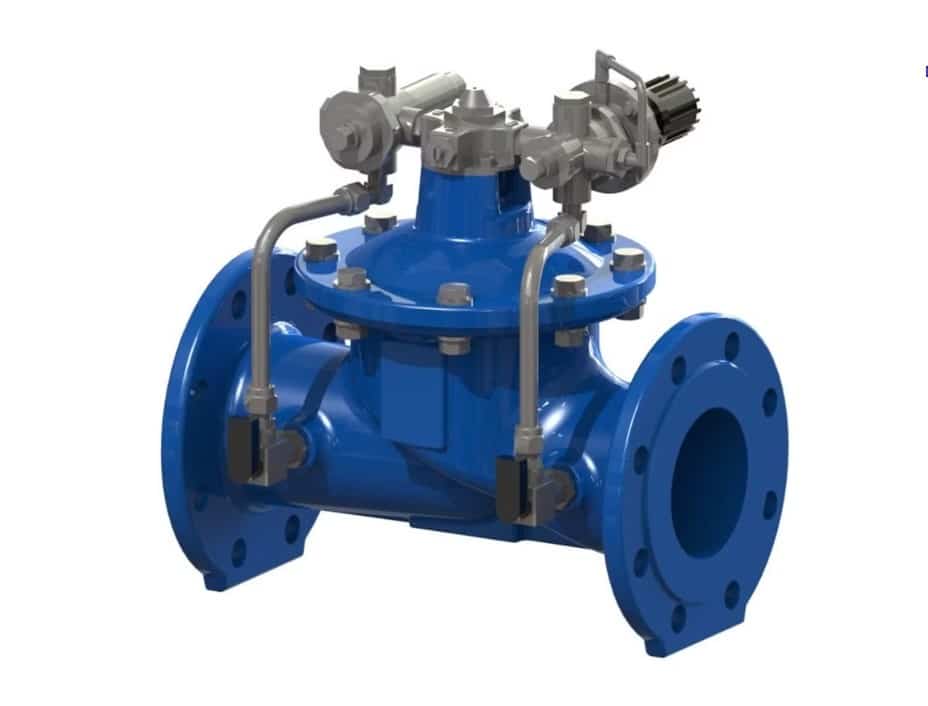

Sản phẩm Pressure Reducing Valve – AVK GROUP

I) Thông số kỹ thuật:

• Kích cỡ size van: DN50(2”) – DN300(12”)
• Vật liệu thân van: Gang dẻo
• Áp lực: 16bar
• Kiểu nối: Lắp mặt bích PN16 , ANSI 125/150
• Sơn : Eboxy
• Bảo hành: 12 tháng
• Giấy tờ, chứng chỉ: CO~CQ đầy đủ
• Xuất xứ: Denmark

II) Định nghĩa:

Van giảm áp hay còn gọi là van điều áp nước, giảm áp lực nước là một thiết bị được điều khiển giúp làm áp suất của nước, giữ cho áp suất đầu ra của van thấp hơn áp suất tại đầu vào trong một hệ thống.

III) Cấu tạo:

• Van chính: Là nơi thân van và đĩa van chính hoạt động. Được kết nối trực tiếp với ống, có chức năng điều chỉnh áp lực dòng chảy đầu ra và đầu vào của van.
• Vít điều chỉnh: Nơi điều chỉnh áp suất đầu ra của van.
• Lo xo điều chỉnh: Khi thực hiện hành động điều chỉnh, vít điều chỉnh sẽ tác động lực lên lò xo, từ đó truyền tín hiệu đến bộ điều khiển.
• Bộ điều chỉnh: Bộ điều chỉnh tự động, là nơi nhận tín hiệu của áp suất đầu ra. Van điều chỉnh có nhiệm vụ điều chỉnh áp suất tác động đến đĩa van, tạo nên sự cân bằng giữa áp suất trong van và áp suất đầu ra của van.
• Bộ điều khiển: Có nhiệm vụ quan trọng, tác động trực tiếp lên lò xo của van chính, giúp điều chỉnh độ mở của van chính, từ đó giúp tăng hoặc giảm áp suất đầu ra để lưu chất có thể lưu thông một cách dễ dàng đến các thiết bị khác mà không có sự chênh lệch.

IV)) Nguyên lý hoạt động:

• Tăng áp suất đầu ra: vặn núm điều chỉnh theo chiều kim đồng hồ, lò xo nén lại khiến đĩa van mở rộng làm áp suất tăng lên.
• Giảm áp suất đầu ra: vặn núm vít theo chiều ngược kim đồng hồ, lò xo giãn ra các bộ phận trục đĩa quay dần về vị trí ban đầu, khi này không khí sẽ hẹp lại khiến áp lực, áp suất trong van giảm dần.
