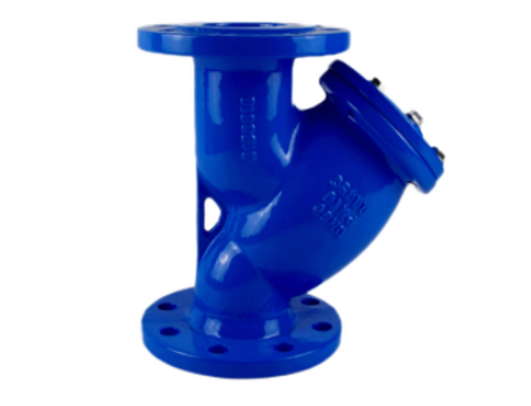

Y Strainer – Amexsa Mexico

I) Thông số kỹ thuật:

• Kích cỡ: DN15 – DN200
• Vật liệu sản xuất: Đồng, gang, inox, …
• Kiểu lắp: ren hoặc mặt bích
• Vật liệu lưới chắn: Thép cacbon, thép không gỉ
• Áp lực làm việc tối đa: 16 Bar
• Tính năng: Lọc rác, lọc sạch
• Xuất xứ: Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ, Malaysia, Trung Quốc…
• Tình trạng hàng: luôn có sẵn
• Đầy đủ giấy tờ Co, Cq, Catalogue, hình ảnh thực tế
• Bảo hành 12 tháng

II) Định nghĩa:

Y Lọc có tên tiếng gọi tiếng anh là “Strainer”. Tên gọi này được đặt theo hình dạng của nó, đây là bộ phận làm sạch lưu chất, là phụ kiện đường ống loại bỏ các loại cặn bẩn, cát sỏi, dị vật khỏi dòng chất lỏng hoặc khí qua một bộ lọc giao cắt với kênh chính của hệ thống ống dẫn

III) Cấu tạo:

Y lọc được cấu tạo khá đơn giản gồm các bộ phận chính đó là:

• Thân Bộ Lọc :

Là toàn bộ phần bao bọc bên ngoài, được sản xuất từ nhiều dạng vật liệu như Gang, Đồng, inox, Nhựa … Có nhiệm vụ liên kết với đường ống theo dạng lắp ren hoặc lắp bích.

Tùy thuộc vào môi trường sửu dụng chúng ta sẽ lựa chọn chất liệu phù hợp.

• Phần Lưới Lọc :

Sản xuất từ vật liệu thép không gỉ, được đặt nghiêng so với thân van một góc 45°. Nó cho phép chất lỏng đi qua và giữu lại những cặn bẩn lẫn trong lưu chất.

Tùy từng hệ thống và kích cỡ của van mà lỗ mắt cáo của lưới lọc sẽ được thiết kế to hay nhỏ, thưa hay dầy để đảm bảo phù hợp với hệ thống đang sử dụng nó. Bên dưới phần lưới lọc là núm khóa, được thiết kế tháo lắp dễ dàng phù hợp cho việc vệ sinh bộ lọc thường xuyên.

• Nắp van:

Bộ phận sử dụng để cài đặt lưới lọc cũng như tháo để vệ sinh lưới. Trong một số dòng y lọc cao cấp nắp van còn có lỗ xa dùng để lắp đặt các van xả khi cần thiết có thể mở van để xả đáy, các chất bẩn ra ngoài mà ko cần tháo nắp van.

• Gioăng làm kín:

Bộ phận làm kín được lắp đặt ở nơi kết nối nắp van với thân van, có tác dụng để ngăn ngừa dòng lưu chất rò rỉ ra bên ngoài môi trường.

IV)) Nguyên lý hoạt động:

Y lọc được lắp đặt trước các loại van và các thiết bị khác trên đường ống khác, trước khi các lưu chất đi qua van thì phải đi qua y lọc trước. Nó có thêm thiết bị kiểm tra độ sạch của lưu chất đi qua nó, nó giúp chúng ta bảo về dòng lưu chất luôn sạch sẽ.
