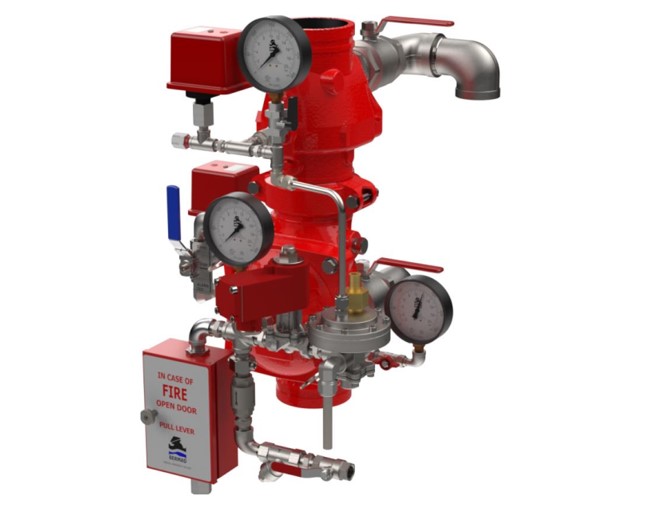

Double Interlock Preaction – Bermad Israel

I) Thông số kỹ thuật:

• Kích cỡ size van: DN40(1 1/2”) – DN250(10”)
• Vật liệu thân van: Gang dẻo
• Áp lực: 16bar
• Kiểu nối: Lắp mặt bích PN16 , ANSI 125/150
• Sơn : Eboxy Red RAL 3000
• Bảo hành: 12 tháng
• Giấy tờ, chứng chỉ: CO~CQ đầy đủ
• Tiều chuẩn : UL Listed & FM approvals
• Xuất xứ: Israel

II) Định nghĩa:

Pre-action valve là một thiết bị thủy lực và được lắp đặt chủ yếu trong các hệ thống chữa cháy. Bên ngoài thân van có thiết kế một bộ phận cảm biến nhiệt, xung quanh được lắp các đầu phun tự động, khi có sự cố cháy xảy ra, van sẽ nhanh chóng phát hiện đám cháy và tự động phun nước đến đúng các vị trí xảy ra đám cháy nhằm thực hiện dập tắt sự cố nhanh chóng, kịp thời, hạn chế đến mức thấp nhất những thiệt hại về người và của. Ngoài ra, thiết bị cũng có khả năng vận hành thủ công thông qua tác động lực từ con người.

III) Cấu tạo:

Van báo động được cấu tạo khá đơn giản gồm các bộ phận chính đó là:

• Thân van: Được làm bằng gang, với 2 đầu kết nối dạng lắp mặt bích. Kết hợp với các đường dẫn phụ kiện trên van để điều khiển đòng mở hệ thống xả tràn khi có sự cố
• Màng ngăn: Màng ngăn được làm bằng cao su, có tắc dụng khóa dòng lưu chất khi không có sự cố
• Phụ kiện van: Có khả năng phát ra âm thanh (còi hú), với mục đích báo động có sự cố cháy sảy ra.
• Công tắc áp suất (Pressure Swtich): Công tắc áp suất được kết nối trực tiếp về tủ báo cháy để giám sát tín hiệu khi có sự cố sảy ra. Thông qua công tắc áp suất sẽ báo tín hiệu khi có dòng chảy và chênh lệch áp suất trên hệ thống đường ống.
• Hệ thống máy nén khí và bộ điều áp khí : Cấp khí nén, điều chỉnh khí nén ở phần phía trên của hệ thống Pre-action

IV)) Nguyên lý hoạt động:

Pre-action valve sẽ có 2 van khóa liện động để thực hiện nhiệm vụ duy trì áp lực và xả lưu chất khi có áp lực thay đổi. Cụ thể khi áp lực từ máy bơm sẽ đẩy màng áp chặt vào cửa van khiến van ở trạng thái đóng. Lúc này nước bên trong sẽ không thể di chuyển lên trên.

Khi có hỏa hoạn xảy ra , sẽ có 2 điều kiện song sóng làm van hoạt động là :

– Đầu báo khói / báo nhiệt được kích hoạt => Gửi tín hiệu về tủ điều khiển => Tủ gửi tín hiệu mở Solenoid valve trên Pre-Action

– Nhiệt độ cao làm vỡ đầu phun Sprinkler => Áp suất chênh lệch trong đường ống giảm = > Mở van khóa cơ trên Pre-Action

Khi đó van xả sẽ tự động mở ra, nước sẽ chảy ra ngoài thông qua hệ thống đầu phun để dập tắt đám cháy.
