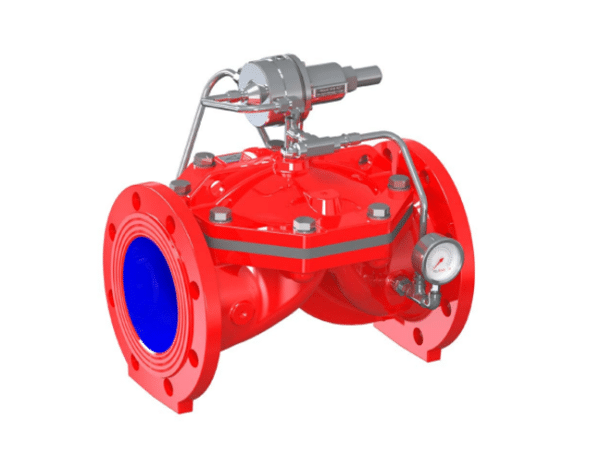

UL&FM Pressure Safety Valve – Raphael Israel ( Talis Group)

I) Thông số kỹ thuật:

• Kích cỡ size van: DN40(1 1/2”) – DN400(16”)
• Vật liệu thân van: Gang dẻo
• Áp lực: 16bar
• Kiểu nối: Lắp mặt bích PN16 , ANSI 125/150
• Sơn : Eboxy Red RAL 3000
• Bảo hành: 12 tháng
• Giấy tờ, chứng chỉ: CO~CQ đầy đủ
• Tiều chuẩn : UL Listed & FM approvals
• Xuất xứ: Israel

II) Định nghĩa:

Van an toàn được sử dụng phổ biến trên hệ thống các đường ống dẫn. Đây là một loại van tự động có khả năng kiểm soát áp suất ổn định trong hệ thống dựa trên các thông số đã được cài đặt từ đầu nhằm giảm các nguy cơ áp suất tăng đột ngột quá mức có thể gây cháy nổ, hư hỏng các thiết bị cùng hàng loạt hệ lụy nguy hiểm khác.

III) Cấu tạo( Van tác động gián tiếp):

• Van chính: Là nơi thân van và đĩa van chính hoạt động. Được kết nối trực tiếp với ống, có chức năng điều chỉnh áp lực dòng xả an toàn
• Vít điều chỉnh: Nơi điều chỉnh áp suất đầu ra của van.
• Lo xo điều chỉnh: Khi thực hiện hành động điều chỉnh, vít điều chỉnh sẽ tác động lực lên lò xo, từ đó truyền tín hiệu đến bộ điều khiển.
• Bộ điều chỉnh: Bộ điều chỉnh tự động, là nơi nhận tín hiệu của áp suất đầu ra. Van điều chỉnh có nhiệm vụ điều chỉnh áp suất tác động đến đĩa van, tạo nên sự cân bằng giữa áp suất trong van và áp suất đầu ra của van.
• Bộ điều khiển: Có nhiệm vụ quan trọng, tác động trực tiếp lên lò xo của van chính, giúp điều chỉnh độ mở của van chính, từ đó giúp tăng hoặc giảm áp suất đầu ra để lưu chất có thể lưu thông một cách dễ dàng đến các thiết bị khác mà không có sự chênh lệch.

IV)) Nguyên lý hoạt động:

Van chính có cấu tạo gồm piston có đường kính lớn cùng lò xo có độ cứng nhỏ cùng với van phụ có cấu tạo gồm piston có đường kính nhỏ nhưng kết hợp  lò xo có độ cứng lớn. Kết cấu hai van chính – phụ này nhằm tăng khả năng đáp ứng được các môi trường số áp suất lớn và tăng vọt.

Cơ chế của van an toàn tác động gián tiếp cũng được dựa trên sự tác động của các lực ngược chiều nhau trên các nút van hoặc piston, chính là lực đàn hồi của lò xo và áp suất của lưu chất (nhưng cần phụ thuộc vào áp suất định mức trong khoang van chính được thiết lập do van phụ). Áp suất định mức của van phụ có thể thay đổi biên độ định mức áp suất nhờ núm điều chỉnh nhưng vẫn cần đảm bảo phải nhỏ hơn áp suất trong van chính.

Cụ thể, cơ chế hoạt động của loại van toàn tác động gián tiếp này là khi áp suất đầu vào nhỏ hơn áp suất xả định mức đã được cài đặt sẵn ở van phụ thì cả van chính và van phụ đều sẽ đóng, lúc này áp suất đầu vào van phụ cân bằng với áp suất trong khoang chính.

Khi áp suất đầu vào tăng thì áp suất trong khoang van chính cũng tăng, khi áp suất này lớn hơn áp suất định mức của van phụ thì Safety Valve phụ sẽ mở cho lưu chất đi qua về bể hoặc bồn chứa, áp suất trong khoang van chính bằng áp suất xả định mức.

Khi áp suất đầu vào tăng thì áp suất tại khoang van chính cũng tăng theo, nếu lớn hơn định mức áp suất an toàn của van phụ thì van phụ sẽ tự mở để xả lưu chất về bể hay bồn chứa tại khoang chính đến khi thông số áp suất tại khoang van chính  trở về trạng thái cân bằng với áp suất xả định mức sẽ đóng lại. Trong tình huống mà áp suất đầu vào vẫn tiếp tục tăng quá mức so với áp suất trong khoang chính và thắng lực đàn hồi của lò xo thì van chính sẽ tự động mở lưu chất chảy về bể/bồn chứa qua van chính.
