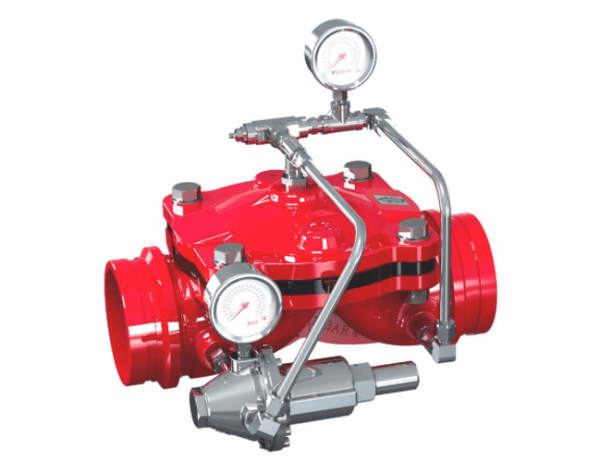

UL&FM Pressure Reducing Valve – Raphael Israel ( Talis Group)

I) Thông số kỹ thuật:

• Kích cỡ size van: DN40(1 1/2”) – DN400(16”)
• Vật liệu thân van: Gang dẻo
• Áp lực: 16bar
• Kiểu nối: Lắp mặt bích PN16 , ANSI 125/150
• Sơn : Eboxy Red RAL 3000
• Bảo hành: 12 tháng
• Giấy tờ, chứng chỉ: CO~CQ đầy đủ
• Tiều chuẩn : UL Listed & FM approvals
• Xuất xứ: Israel

II) Định nghĩa:

Van giảm áp hay còn gọi là van điều áp nước, giảm áp lực nước là một thiết bị được điều khiển giúp làm áp suất của nước, giữ cho áp suất đầu ra của van thấp hơn áp suất tại đầu vào trong một hệ thống.

Van giảm áp là một trong những loại van công nghiệp, ngoài điều chỉnh áp ra ổn định cho cho thiết bị, máy móc hoạt động hiệu quả, van điều áp còn giúp tránh hư hỏng các thiết bị phía sau và góp phần ổn định chất lượng sản phẩm đầu ra.

III) Cấu tạo( Van tác động gián tiếp):

• Van chính: Là nơi thân van và đĩa van chính hoạt động. Được kết nối trực tiếp với ống, có chức năng điều chỉnh áp lực dòng chảy đầu ra và đầu vào của van.
• Vít điều chỉnh: Nơi điều chỉnh áp suất đầu ra của van.
• Lo xo điều chỉnh: Khi thực hiện hành động điều chỉnh, vít điều chỉnh sẽ tác động lực lên lò xo, từ đó truyền tín hiệu đến bộ điều khiển.
• Bộ điều chỉnh: Bộ điều chỉnh tự động, là nơi nhận tín hiệu của áp suất đầu ra. Van điều chỉnh có nhiệm vụ điều chỉnh áp suất tác động đến đĩa van, tạo nên sự cân bằng giữa áp suất trong van và áp suất đầu ra của van.
• Bộ điều khiển: Có nhiệm vụ quan trọng, tác động trực tiếp lên lò xo của van chính, giúp điều chỉnh độ mở của van chính, từ đó giúp tăng hoặc giảm áp suất đầu ra để lưu chất có thể lưu thông một cách dễ dàng đến các thiết bị khác mà không có sự chênh lệch.

IV)) Nguyên lý hoạt động:

Loại van này sẽ dùng đường pilot bên ngoài để điều chỉnh sao cho cân bằng giữa áp suất đầu ra và áp suất tác động lên màng van chính. Sau đó thiết lập độ mở lớn, nhỏ của van chính để đạt được áp suất mong muốn.

• Tăng áp suất đầu ra: Vặn vít theo chiều quay của kim đồng hồ, điều này sẽ tạo nên momen xoắn tác động đến lò xo làm cho độ nén lò xo tăng lên. Bằng cách này, khẩu độ của van điều chỉnh được mở rộng, làm giảm áp lực lên màng van chính, giúp mở rộng khe hở giữa ghế van và đĩa van. Từ đó, lưu lượng dòng chảy đi qua van chính sẽ tăng hơn, làm tăng áp suất đầu ra của van.
• Giảm áp suất đầu ra: Vặn vít theo chiều ngược lại kim đồng hồ để giảm độ nén của lò xo. Lực nén lò xo giảm, khẩu độ của van điều chỉnh sẽ nhỏ lại, áp lực lên màng van chính tăng lên làm khe hở giữa ghế van và đĩa van hẹp lại. Lưu lượng dòng chảy đi qua van chính giảm sẽ làm giảm áp suất đầu ra của van.
