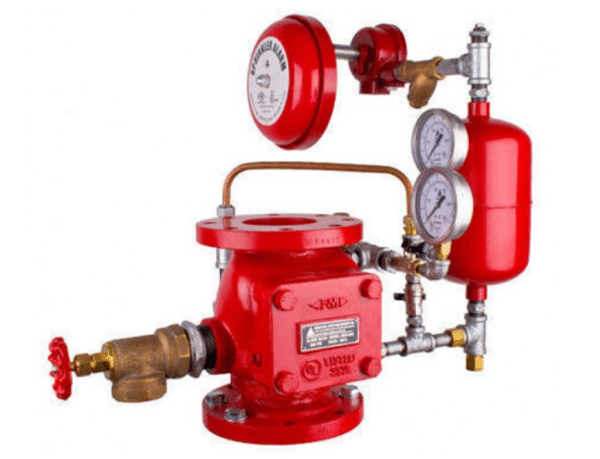

UL&FM Alarm Valve ( Van báo động) – Rapidrop UK

I) Thông số kỹ thuật:

• Kích cỡ size van: DN80(3”) – DN200(8”)
• Vật liệu thân van: Gang dẻo
• Áp lực: 16bar
• Kiểu nối: Lắp mặt bích PN16 , ANSI 125/150
• Sơn : Eboxy Red RAL 3001
• Bảo hành: 12 tháng
• Giấy tờ, chứng chỉ: CO~CQ đầy đủ
• Tiều chuẩn : UL Listed & FM approvals
• Xuất xứ: UK

II) Định nghĩa:

Alarm valve có nghĩa là van báo động, chúng được sử dụng để kiểm soát dòng chảy của nước vào hệ thống đầu phun nước Sprinkler, trong hệ thống PCCC. Giống như van một chiều thì van báo động chỉ cho phép nước chảy vào theo 1 chiều duy nhất và phát ra tín hiệu báo động (Chuông cảnh báo) khi có sự cố hỏa hoạn sảy ra.

III) Cấu tạo:

Van báo động được cấu tạo khá đơn giản gồm các bộ phận chính đó là:

• Thân van: Được làm bằng gang, với 2 đầu kết nối dạng lắp mặt bích. Kết hợp với các đường ống dẫn nước đi vào thiết bị chuông báo động và đồng hồ đo áp suất.
• Đồng hồ đo áp suất: Được kết nối với đầu ống nhánh của van, thông qua đồng hồ ta có thể đo được áp suất chênh lệch giữa van báo động đến đầy phun sprinkler và áp lực từ máy bơm tới van báo động.
• Chuông nước Water Alarm Bell: Có khả năng phát ra âm thanh (còi hú), với mục đích báo động có sự cố cháy sảy ra.
• Công tắc áp suất (Pressure Swtich): Công tắc áp suất được kết nối trực tiếp về tủ báo cháy để giám sát tín hiệu khi có sự cố sảy ra. Thông qua công tắc áp suất sẽ báo tín hiệu khi có dòng chảy và chênh lệch áp suất trên hệ thống đường ống.

IV)) Nguyên lý hoạt động:

Khi có sự cố hỏa hoạn sảy ra lúc này máy bơm hoạt động bơm nước trực tiếp vào hệ thống, lúc này van sẽ mở cho phép nước đi qua, chia vào các nhánh đường ống phụ gồm( đồng hồ đo áp suất, chuông nước, công tắc áp lực), khi có nước đi vào hệ thống chuông báo làm cho chuông cảnh báo kêu. Đồng thời công tắc áp lực sẽ chuyển từ trạng thái OFF(đóng) sang ON(mở).

Khi áp lực trong đường ống đạt tới giá trị áp suất trong đường ống đạt tới 1 giá trị định mức nhất định thì máy bơm dừng hoạt động, đồng thời các thiết bị van báo động, đồng hồ, chuông báo, sẽ ngừng hoạt động.

Đối với trường hợp mức nhiệt độ đám cháy làm vỡ đầu phun chữa cháy Sprinkler, áp suất trong hệ thống sẽ tự động tụt mạnh điều này dẫn tới áp suất dưới và áp suất trên của Alarm valve mất cân bằng. Lúc này cánh van (đĩa van) sẽ tự động mở, bơm nước vào để bù áp suất thiếu hụt trước đó.
